VT-S730
Branchenweit leistungsstärkstes 3D-AOI-Komplettsystem
Das VT-S730 basiert auf traditionsreichen Innovationen und ist die branchenweit schnellste echte 3D-AOI-Maschine mit der einzigartigen 3D-Lötstellenprüfung (3D-SJI) von Omron, die beste Inspektionsmöglichkeiten bietet.
Q-upNavi

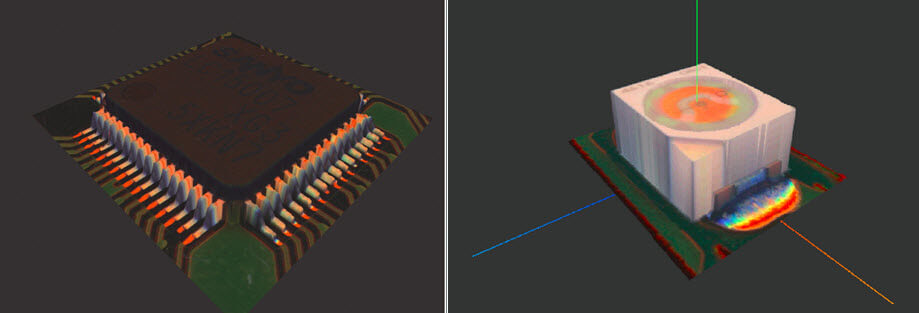

Omrons Q-upNAVI ist ein bahnbrechendes innovatives, hochwertiges Werkzeug zur Prozessverbesserung. Bei der Entwicklung von Q-upNAVI stand der Prozessingenieur im Fokus: Es führt eine umfassende statistische Analyse Ihrer Prozesse durch und stellt sie durch eine hochwertige Farbbildgebung dar, einschließlich fotorealistischer 3D-Abbildungen vom VT-S730 Post Reflow AOI-System. Die Daten werden von allen SPI-, AOI- und AXI-Systemen von Omron gesammelt und in einem Format für eine einfache Prozessdiagnose durch Ingenieure und Bediener dargestellt. Q-upNAVI ist eine Standardsoftware für Omrons Post-Reflow-AOI-Systeme VT-S500 und VT-S720 mit einer typischen Erstausbeute von über 90 % (je nach Prozess). Für eine Erstausbeute im Bereich von 99 % sind zusätzliche Prüfstrategien erforderlich. Deshalb empfiehlt QupNAVI sich ggf. als eine flexible Lösung zum Erzielen einer maximalen Prüfabdeckung (SPI + AOI + AXI).
Features
- Hochgeschwindigkeitskamera mit 4Mpixel/12Mpixel, Draufsicht und telezentrischem Objektiv.
- 4-fach Inspektionskameras mit Schrägwinkel
- Neueste programmierbare 3D-DLP-Projektoren (25 mm maximale Höhenprüfung).
- Einzigartige Beleuchtungstechnologie „Color-Highlight“ von Omron.
- Echte 3D-Bildtechnologie für die Komponenten- und hochwertige Lötstellenprüfung.
- Interaktives 3D-Datenfeedback in Echtzeit an den Programmierer.
- Betrachten und Bearbeiten von Beispielen aller Elemente auf der Leiterplatte simultan (in Echtzeit), ohne Unterbrechungen der Produktion.
- Automatische Erstellung von Histogrammen für alle Abnahmeprüfungen und Komponenten
- KI-Tools zur Selbstoptimierung für die Durchführung automatisierter Prüflogik- und Kriterienänderungen.
- Echte Fehlerbilder zur Speicherung in einer zentralen Bibliothek und zur Verbesserung des Optimierungsprozesses.
- Vollständige 3D-Datenverarbeitung und Umsetzung der Industrie 4.0 Smart Factory-Lösung.
- Industrie 4.0-Konnektivität mittels Hermes-Standard für eine vollständige M2M-Anbindung.
- Omron Q-upNavi: Eine Kombination aus SPI-, AOI- und AXI-Prüfergebnisdaten für eine echte Ursachenanalyse zur Prozessverbesserung.
- Omron Q-upAuto: Eine erweiterte Fertigungsanalyse, die Prüfergebnisdaten aus Q-upNavi mit Fertigungsprozessdaten für eine Prozessverbesserung auf hohem Niveau kombiniert
v-CA Repair Station Software
Die Repair Station-Software ist kompatibel mit den Systemen VT-S500, VT-S720 und VT-S730. Sie bietet eine Offline-Lösung für die Überwachung und Reparatur von PCB-Defekten, die bei der Prüfung erkannt worden sind. Sie zeigt dem Bediener alle relevanten Informationen klar und deutlich an. Auf einer geteilten Benutzeroberfläche wird dem Bediener jeder Defekt mit fotorealistischen Bildern zum Zeitpunkt der Prüfung angezeigt sowie eine Fehlerbeschreibung, der Einbauort der Komponente auf der Leiterplatte und Abbildungen intakter Komponenten zum Vergleich. Der Bediener kann den Defekt dann einfach betrachten, neu klassifizieren oder reparieren. Die Repair Station-Software ist eine webbasierte Anwendung: Das Programm läuft auf jedem vernetzten PC, ohne dass eine Softwareinstallation und Client-Lizenzen erforderlich wären. Bei Verwendung des Post-Reflow-AOI-Systems VT-S370 „3D-SJI“ mit echter 3D-Darstellung unterstützt die Repair Station-Software durch fotorealistische 3D-Abbildungen den Bediener bei der eindeutigen Identifizierung von Defekten
