Leiterplattenmagazinierung
cab Leiterplattenmagazine LPM 100, 180, 300
mit 32 Leiterplattenführungen
Die Leiterplattenmagazine können sowohl in senkrechter als auch waagrechter Lage bestückt werden. Das System ist variabel in der Breite und kann für alle Leiterplattengrößen bedarfsgerecht montiert werden.
Für die verschiedenen Leiterplatten werden 100, 180 und 300 mm hohe Magazine angeboten.
Mit 32 Führungsnuten im Abstand von 10 mm bieten die Magazine eine maximale Packungsdichte.
Sicher führen
Die Führungsnuten sind zu Beginn trichterförmig ausgebildet, um ein sicheres Einführen der Leiterplatten zu gewährleisten. Aufgeklebte Positionierstreifen mit gelben Markierungen geben die genaue Bestückungsposition an und verhindern, dass Leiterplatten von Hand schräg eingesetzt werden.

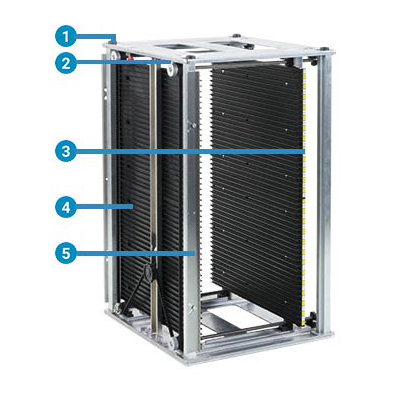

cab Leiterplattenmagazine LPM 600, 700, 800
Präzision beim Einsatz der Magazine in Bestückungsanlagen
1 Noppen
zum Stapeln der Magazine
2 Boden- und Deckplatten
sind aus Aluminiumdruckguss oder Stahlblech gefertigt.
3 Nummerierung
an den Leiterplattenführungen erleichtern das Einlegen von Hand.
4 Stegwände
sind für Umgebungstemperaturen zwischen 50 und 200°C aus leitfähigem Kunststoff oder aus Metall gefertigt.
5 Transportsicherung
An der Vorder- und Rückseite ist standardmäßig ein Riegel montiert.
