Leiterplatten strukturieren
Leiterplatten strukturieren
Mit mechanischen Systemen und Laser-Verfahren können ein- oder doppelseitige Leiterplatten, Multilayer, Hochleistungs-Schaltkreise, HF- und Mikrowellen-Leiterplatten, starre oder flexible Leiterplatten hergestellt werden. LPKF-Fräsbohrplotter erzeugen Leiterbahnen und Pads durch Fräsen von Isolationskanälen. Die Isolationskanäle trennen die elektrisch leitenden Kupferflächen und bilden so das Leiterbahnnetz. Anschließend werden alle notwendigen Löcher gebohrt.
LPKF ProtoLaser H4
Bringen Sie Ihr Labor auf die nächste Stufe: Kombiniert die Vorteile des mechanischen Bohrens von dicken Substraten einschließlich Multilayern mit der extrem schnellen Laseroberflächenbearbeitung in einem Tabletop-System. Diese kompakte und wirtschaftliche Lösung basiert auf dem bewährten Konzept der Systeme LPKF ProtoLaser und LPKF ProtoMat. In Kombination mit der Software LPKF CircuitPro garantiert sie einen reibungslosen Betrieb auf Basis Ihrer CAD-Daten.
Schnelle Oberflächenbearbeitung auf allen gängigen Leiterplattenmaterialien
• Exakte Geometrien dank berührungslosem, scannerbasiertem Verfahren
• Präzises Bohren und Fräsen auch von dicken Substraten durch mechanisches Bohren
• Kompaktes und sicheres Tabletop-System: laborfähiger Laser der Klasse 1
• Einfache Bedienung durch intelligente, intuitive Systemsoftware LPKF CircuitPro RP
LPKF ProtoMat S104
Der LPKF ProtoMat S104 für die Leiterplattenbearbeitung verfügt über eine umfassende Vollausstattung für das Elektroniklabor. Dank der Hochleistungsspindel und d
es Vakuumtischs eignet er sich auch für HF-Anwendungen und Dünnlaminate sowie Substrate mit empfindlicher Oberfläche (Leiterbahnbreiten bis 100 μm auf FR4 18/18 Cu). Die Systemsoftware berücksichtigt die besonderen Anforderungen von HF-Materialien.
Schnell und präzise
Der ProtoMat S104 arbeitet besonders schnell und präzise mit einer Drehzahl von 100 000 U/min, hoher Verfahrgeschwindigkeit und einer hohen mechanischen Auflösung. In Kombination mit der stabilen Granitbasis der Maschine gewährleistet dies optimale Genauigkeit für das Bohren und Fräsen auch sehr feiner Strukturen. Die Hochfrequenz-Frässpindel und der Frästiefensensor sind selbstreinigend und damit wartungsarm.
Vollautomatisch
Das Easy-to-use Paket macht es den Anwendern des ProtoMat S104 leicht. Sensorgesteuert erfolgen die Material- und Kupferstärkenmessung automatisch und ermöglichen die exakte Bestimmung der notwendigen Frästiefe. Die mit 20 Werkzeugpositionen gut bestückte Maschine wechselt im Fertigungsprozess die entsprechenden Werkzeuge automatisch. Je nach Eindringtiefe erzeugen die konischen Fräser unterschiedliche Isolationskanäle. Die ebenfalls automatische Fräsbreiteneinstellung sorgt für gleiche Breite der Fräskontur.
2,5-dimensional
Durch seinen Z-Achsen-Antrieb ist der ProtoMat S104 ideal zur Bearbeitung von Frontplatten und Gehäusen oder für Tiefenfräsungen in Leiterplatten geeignet. Die Bearbeitung bestückter Leiterplatten sowie die Herstellung von Kunststoff-Halterungen sind ebenfalls einfach möglich.
Intuitiv: die Software
Die Systemsoftware im ProtoMat S 104 ist hochflexibel und einfach zu bedienen. Die Software ist so ausgelegt, dass ihre Berechnungen den besonders hohen Anforderungen von HF-Anwendungen gerecht werden. Eine Parameter-Bibliothek für unterschiedliche Werkstoffe unterstützt die einfache Bedienbarkeit.
Dispenser
Auf Wunsch bringt der integrierte Dispenser vollautomatisch Lotpaste auf Lotpads auf. Eine zusätzliche Datenberechnung ist nicht notwendig.

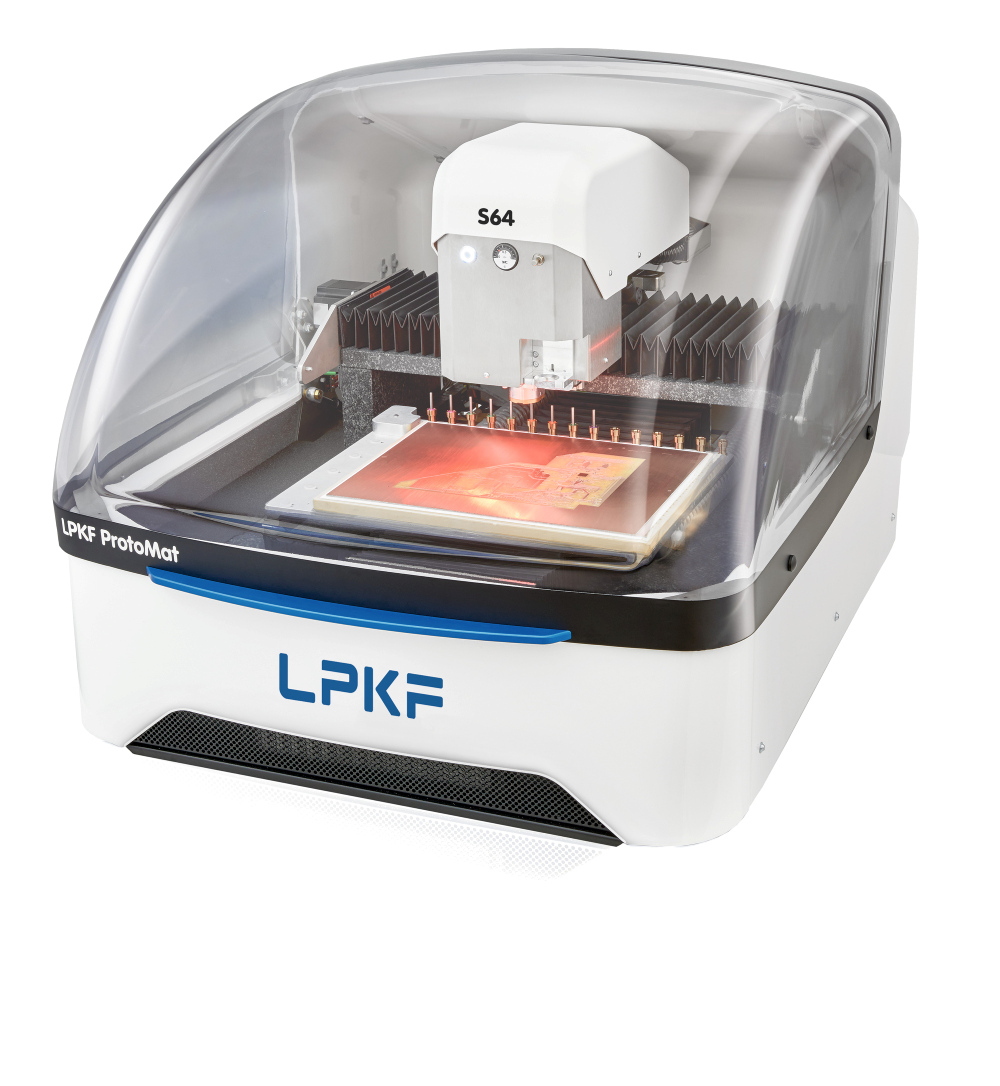

LPKF ProtoMat S64
Das Basissystem für fast alle Anwendungen des Inhouse-PCB-Prototypings: Der ProtoMat S64 überzeugt mit Geschwindigkeit und Zuverlässigkeit. Die hohe Drehzahl der wartungsarmen Frässpindel gewährleistet die Fertigung von feinen Strukturen bis zu 100 μm und erlaubt die Herstellung von Multilayern. Die umfangreiche Ausstattung macht den ProtoMat S64 zur perfekten Ergänzung jeder Entwicklungsumgebung, inklusiv Dispenser
und Vakuumtisch.
Fräsbohrspindel 60 000 U/min
Die Fräsbohrspindel mit 60 000 U/min garantiert kürzeste Bearbeitungszeiten und höchste geometrische Genauigkeit. Mit der neuen pneumatischen Selbstreinigungsfunktion für Frässpindel und Frästiefensensor ist die Maschine wartungsarm. Die Maschinenbasis aus Granit sorgt ebenfalls für gleichbleibend genaue Ergebnisse.
Automatisch: Werkzeugwechsel, Fräsbreiteneinstellung, Dispensen
Bis zu 15 Werkzeuge – auf Wunsch mehr – können im Fertigungsprozess automatisch gewechselt werden. Je nach Eindringtiefe erzeugen die konischen Fräser unterschiedliche Isolationskanäle. Die automatische Fräsbreiteneinstellung sorgt für eine gleiche Breite der Fräs kontur. Das verkürzt die Einrichtzeit und ermöglicht bedienerloses Arbeiten.
2,5 D-Bearbeitung
Gehäuseteile können 2,5-dimensional bearbeitet werden.
Lotpasten-Dispenser
Der integrierte Dispenser bringt auf Wunsch vollautomatisch Lotpaste auf Lotpads auf. Eine zusätzliche Datenberechnung ist nicht notwendig.
Integrierte, intuitive Bediensoftware
Die Systemsoftware der ProtoMaten ist hochflexibel und dabei einfach zu bedienen. Eine Parameter-Bibliothek für unterschiedliche Werkstoffe unterstützt die einfache Bedienbarkeit. Bei Bedarf führt der integrierte Process Guide den Anwender Schritt für Schritt durch den Bearbeitungsprozess.
LPKF ProtoMat E44 i
Der LPKF ProtoMat E44 ist der kostengünstige Einstieg in die Welt des professionellen Leiterplatten-Prototyping. Dabei punktet er mit einer besonders einfachen Bedienung.
Klein und stark
Das Haupteinsatzgebiet des Protomaten E44 ist das Fräsen von Strukturen in kupferbeschichtetes Leiterplattenmaterial, das Bohren von Durchkontaktierungen oder das Ausfräsen von einzelnen Leiterplatten aus größeren Nutzen. Schon bei kleineren Stückzahlen oder im gelegentlichen Einsatz spielt der ProtoMat seine Vorzüge aus: Er bietet eine ähnliche Präzision wie die High-Speed-Systeme der ProtoMat-S-Serie, beschränkt sich aber auf das Wesentliche. Der LPKF ProtoMat E44 besitzt eine Spindel mit 40000 U/min. Für den manuellen Werkzeugwechsel besitzt das System eine Spannzange mit einer präzisen Höheneinstellung per Mikrometerschraube.
Software im Paket
Die mitgelieferte CAM-Software LPKF CircuitPro erleichtert die Lösung von Produktionsanforderungen. Sie bietet weitgehenden Zugriff auf alle Prozessparameter. Eine umfassende Parameterbibliothek für viele gebräuchliche Materialien unterstützt den Bediener bei eigenen Projekten.
Registersystem und Kamera
Neben einer erhöhten Positioniergenauigkeit bei doppelseitigen Leiterplatten verhilft die Kamera dem ProtoMat E44 durch ihre Messfunktion zu einer einfacheren Einstellung der Fräskanäle. Nach dem Messvorgang leitet die Maschinensoftware den Anwender zur optimalen Einstellung. Für die Bearbeitung doppelseitiger Leiterplatten sind Registersysteme unverzichtbar: Sie halten die bearbeiteten Leiterplatten sicher an einer Position, auch nach dem Umdrehen für die Strukturierung der zweiten Seite. Beim E44 hilft eine Kamera bei der Positionierung: Sie erkennt Fiducials oder geometrische Strukturen und richtet die Strukturierung daran aus. Mit einer Auflösung von weniger als 1 μm, einer Wiederholgenauigkeit von ±5 μm und einer Präzision im Passlochsystem von ±20 μm wird der kleine Fräsbohrplotter den Anforderungen an ein- oder doppelseitige Leiterplatten mehr als gerecht.
