Applicazione della vernice di risparmio
Il Soldermask protegge le superfici e le piste di un circuito stampato. Durante la fase di saldatura, le piazzole con separazione ridotta sono protette dai cortocircuiti grazie a una finitura superficiale professionale.
LPKF ProMask è una resistenza di saldatura verde facile da applicare. La finitura superficiale professionale è ideale soprattutto per i prototipi SMD con piccole distanze tra le piste.
LPKF ProLegend fornisce al circuito stampato tutte le marcature, senza l’uso di prodotti chimici umidi dannosi per l’ambiente.

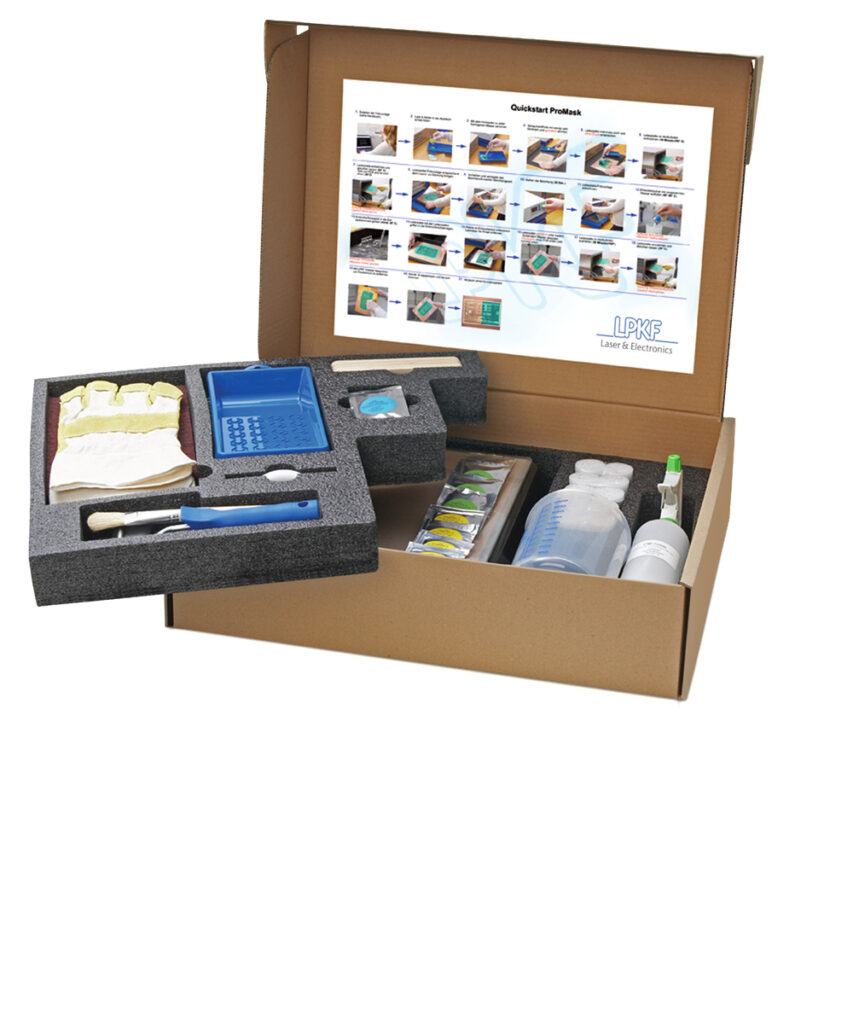

LPKF ProMask et LPKF ProLegend
Stampa di Soldermask e legende di assemblaggio per la prototipazione in-house

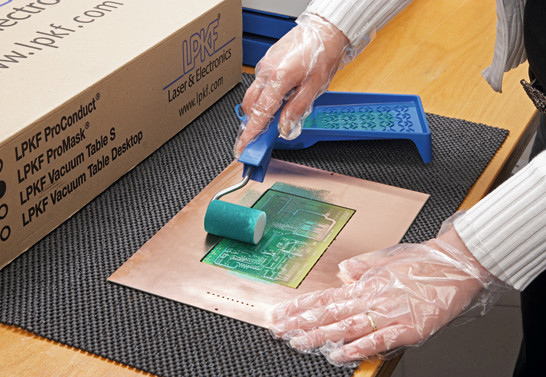

Il soldermask è un prerequisito fondamentale per una buona saldatura, in particolare per gli assemblaggi SMD. LPKF ProMask consente di applicare il soldermask in modo rapido ed efficiente su circuiti stampati già strutturati.
La maschera di resistenza viene stampata dal programma CAD su una pellicola trasparente, trasferita sul PCB ed esposta per lo sviluppo. In soli quattro passaggi e pochi minuti, un PCB strutturato riceve una finitura superficiale perfetta e priva di cortocircuiti per le future saldature.
La stampa delle legende di posizionamento si basa sullo stesso principio: ProMask e ProLegend vengono forniti con tutti gli strumenti e i materiali di consumo necessari per un risultato perfetto. LPKF ProMask e LPKF ProLegend sono essenziali per la prototipazione rapida, semplice ed economica di PCB o per piccole produzioni. Un metodo di esposizione fotografica trasferisce accuratamente qualsiasi struttura o marcatura sul PCB.
I vantaggi di LPKF ProMask:
- Veloce, facile e conveniente
- Isolamento elettrico pulito
- Protezione perfetta del circuito stampato contro la corrosione e l’ossidazione
I vantaggi di LPKF ProLegend:
- Forte adesione ed elevata resistenza ai detergenti
- Procedura semplice e identica a LPKF ProMask
- Altezza minima dei caratteri: 2 mm
Esposizione ai raggi UV
Durante l’esposizione ai raggi UV, l’immagine del circuito stampato viene trasferita dalla pellicola fotografica al cartoncino.
