VT-S730
Le système complet d’AOI 3D le plus performant du secteur
Basée sur des innovations traditionnelles, la VT-S730 est la véritable machine AOI 3D la plus rapide de l’industrie. Elle est dotée de la technologie unique de contrôle des soudures 3D (3D-SJI) d’Omron, qui offre les meilleures capacités d’inspection.
Q-upNavi
Q-upNAVI d’Omron est un outil innovant et révolutionnaire d’amélioration des processus de haute qualité. L’ingénieur de processus a été au centre du développement de Q-upNAVI : il effectue une analyse statistique complète de vos processus et les représente par une imagerie couleur de haute qualité, y compris des images 3D photoréalistes provenant du système VT-S730 Post Reflow AOI. Les données sont collectées à partir de tous les systèmes SPI, AOI et AXI d’Omron et présentées dans un format permettant aux ingénieurs et aux opérateurs de diagnostiquer facilement les processus. Q-upNAVI est un logiciel standard pour les systèmes AOI post-reflow VT-S500 et VT-S720 d’Omron, avec un rendement initial typique de plus de 90 % (selon le processus). Pour un rendement initial de l’ordre de 99 %, des stratégies de contrôle supplémentaires sont nécessaires. C’est pourquoi QupNAVI se recommande, le cas échéant, comme une solution flexible pour obtenir une couverture de contrôle maximale (SPI + AOI + AXI).
Caractéristiques
- Caméra à haute vitesse avec 4Mpixel/12Mpixel, vue de dessus et objectif télécentrique.
- Caméras d’inspection 4x avec angle incliné.
- Derniers projecteurs DLP 3D programmables (contrôle de hauteur maximale de 25 mm).
Technologie d’éclairage unique « Color-Highlight » d’Omron. - Véritable technologie d’image 3D pour l’inspection des composants et des soudures de haute qualité.
- Retour interactif des données 3D en temps réel au programmeur.
- Visualisation et édition d’exemples de tous les éléments du circuit imprimé simultanément (en temps réel), sans interruption de la production.
- Création automatique d’histogrammes pour tous les tests de réception et composants.
- Outils d’IA d’auto-optimisation pour l’exécution de modifications automatisées de la logique de contrôle et des critères.
- Véritables images d’erreurs pour le stockage dans une bibliothèque centrale et l’amélioration du processus d’optimisation.
- Traitement complet des données 3D et mise en œuvre de la solution Smart Factory de l’industrie 4.0.
- Connectivité Industrie 4.0 au moyen de la norme Hermes pour une connexion M2M complète.
- Omron Q-upNavi : une combinaison de données de résultats d’inspection SPI, AOI et AXI pour une véritable analyse des causes profondes afin d’améliorer les processus.
- Omron Q-upAuto : une analyse de fabrication avancée qui combine les données de résultats de contrôle de Q-upNavi avec les données de processus de fabrication pour une amélioration de haut niveau du processus.

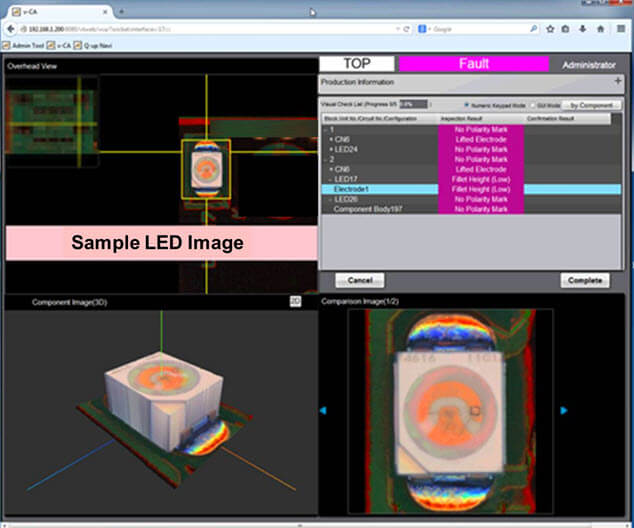

v-CA Repair Station Software
Le logiciel Repair Station est compatible avec les systèmes VT-S500, VT-S720 et VT-S730. Il offre une solution hors ligne pour la surveillance et la réparation des défauts de PCB détectés lors du contrôle. Elle affiche clairement toutes les informations pertinentes à l’opérateur. Sur une interface utilisateur divisée, l’opérateur voit chaque défaut avec des images photoréalistes au moment de l’inspection, ainsi qu’une description du défaut, l’emplacement du composant sur le circuit imprimé et des images de composants intacts à titre de comparaison. L’opérateur peut alors facilement visualiser le défaut, le reclasser ou le réparer. Le logiciel Repair Station est une application basée sur le web : Le programme fonctionne sur n’importe quel PC en réseau, sans qu’il soit nécessaire d’installer un logiciel ou d’obtenir une licence client. Lorsque le système AOI post-reflow VT-S370 « 3D-SJI » est utilisé avec une véritable représentation 3D, le logiciel Repair Station aide l’opérateur à identifier clairement les défauts grâce à des images 3D photoréalistes.
