Stockage des cartes

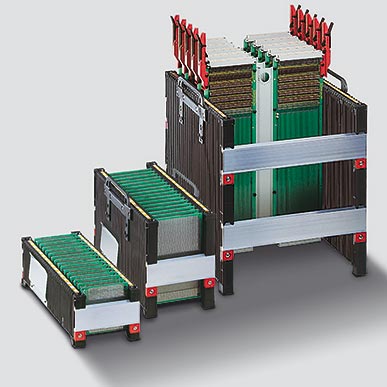

cab Magasins de circuits imprimés Séries 100 / 180 / 300
Peuvent non seulement être chargés verticalement mais également horizontalement
Les magasins de circuits imprimés peuvent non seulement être chargés verticalement mais également horizontalement. Le système est complètement variable en largeur et peut être adapté en largeur à toutes les tailles de circuits imprimés. Pour les différents circuits imprimés, des magasins de 100, 180 et 300 mm de haut sont disponibles.
Avec 32 rainures de guidage distancées de 10 mm, les magasins de circuits imprimés offrent une capacité de chargement maximale.
Introduction aisée
Les extrémités des rainures de guidage sont formées en entonnoir, afin de garantir une introduction facile des circuits imprimés. Les bandes de positionnement adhésives avec marquage jaune indiquent la position exacte et évitent ainsi que les circuits soient biaisés lors d’un chargement manuel.
cab Magasins de circuits imprimés Séries 600 / 700 / 800
Pour l’assemblage automatique
L’automatisme exige la précision lors de l’utilisation des magasins dans des lignes d’insertion de composants.
1 Plots d’empilement
pour la superposition des magasins
2 Plateaux supérieur et inférieur
conçus en fonte d’aluminium ou en tôle d’acier.
3 Numérotation
sur les guides des cartes, facilite l’insertion manuelle.
4 Parois latérales
Elles sont fabriquées en plastique conducteur ou en métal pour fonctionner à des températures comprises entre 50 et 200°C.
5 Sécurité de transport
Un loquet est monté en standard à l’avant et à l’arrière.
