6TL19 Plateforme de test de base hors ligne
PN : H71001900 Catégories : Non-automatisé, ATE hors ligne
Hauteur 11U, espace rack 19 pouces (profondeur 530mm)
Interface VPC S6 ou G12
Interface homme-machine H73000301 non incluse

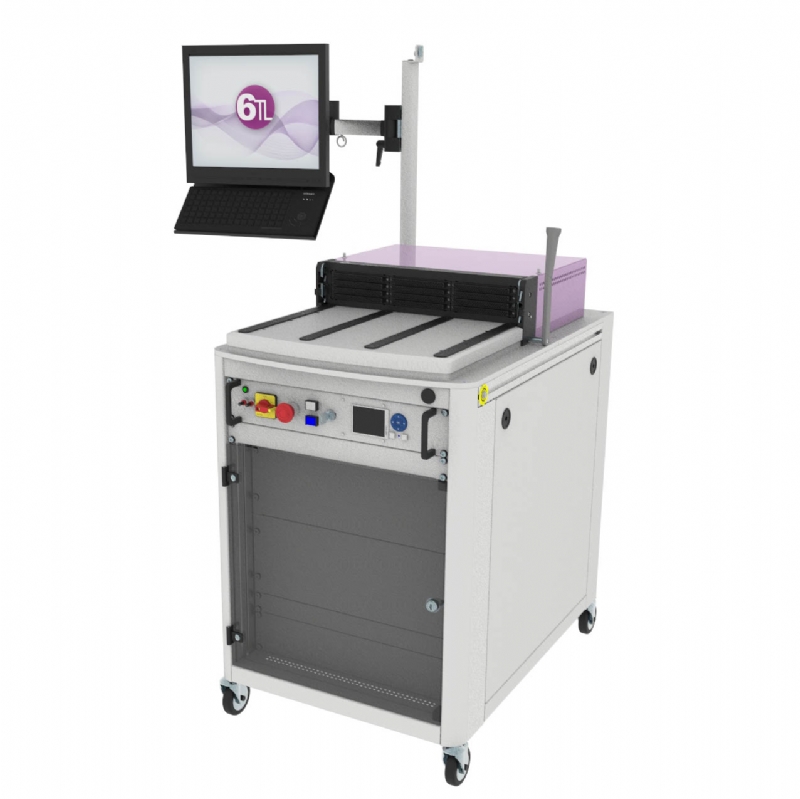

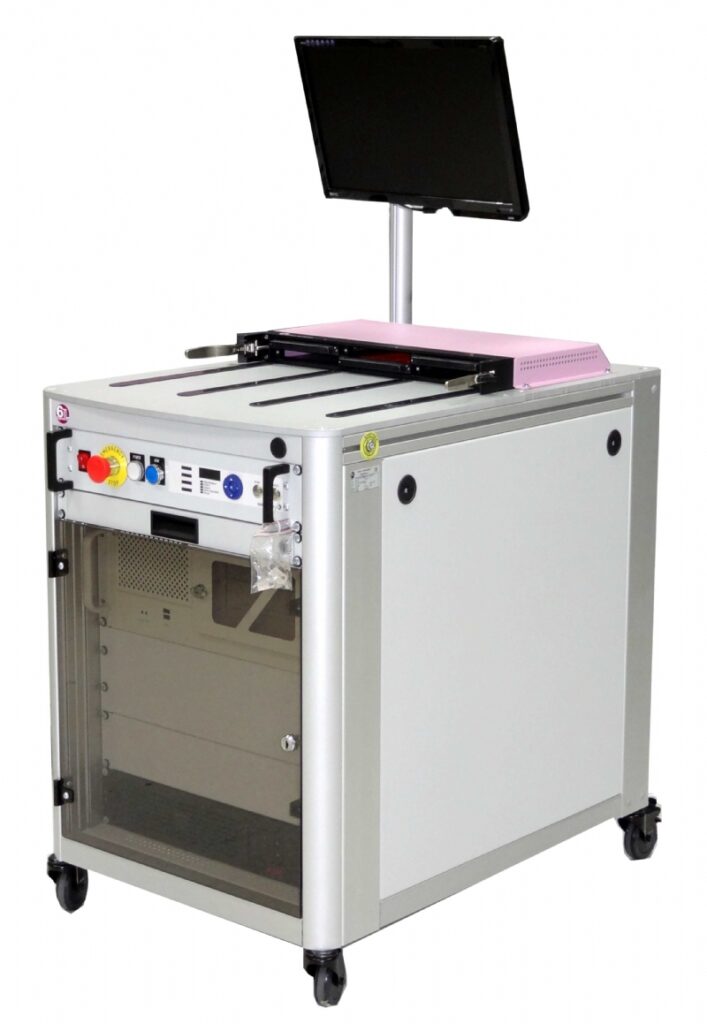

Le 6TL19 est un demi-rack nu avec roulettes pour créer des plateformes de test de base hors ligne, modulaires, flexibles et fiables. La capacité totale du rack est de 11U (580mm de profondeur).
Pour configurer votre plate-forme de test de base, les éléments suivants peuvent être ajoutés au demi-rack nu 6TL19 :
– Test Rack Manager, pour contrôler la station de test.
– Unité de distribution d’énergie.
– Alimentation sans interruption
– PC industriel ou NI PXI pour contrôler la plate-forme.
– Moniteur 19 » et clavier avec trackball
– Récepteur d’interconnexion de masse VPC (6 ou 12 emplacements)
– Modules YAV
– Accessoires : Balise, entrée d’air, kit pneumatique…
– Tout instrument 19
Contactez-nous pour configurer votre propre 6TL19 !
En savoir plus sur notre service Build to print pour les plateformes de test.
La plateforme 6TL19 est une base parfaite pour la conception d’un véritable équipement de test automatique modulaire pour des volumes de fabrication faibles à moyens.
Un système conçu autour de la 6TL19 est simple, facile à entretenir et rentable. Le rack est préparé pour l’intégration directe de deux récepteurs basés sur la plate-forme de Virginia Panel, le S6 et le G12.
Le cœur du système peut être un PC industriel ou un NI-PXI. Un onduleur protège l’instrumentation de valeur et contrôle toutes les étapes de la mise sous tension et hors tension automatique du système de test.
Grâce au Test Rack Manager (MMI), l’interaction et le contrôle avec le système, ainsi que les sécurités de base, sont implémentés out-of-the-box.

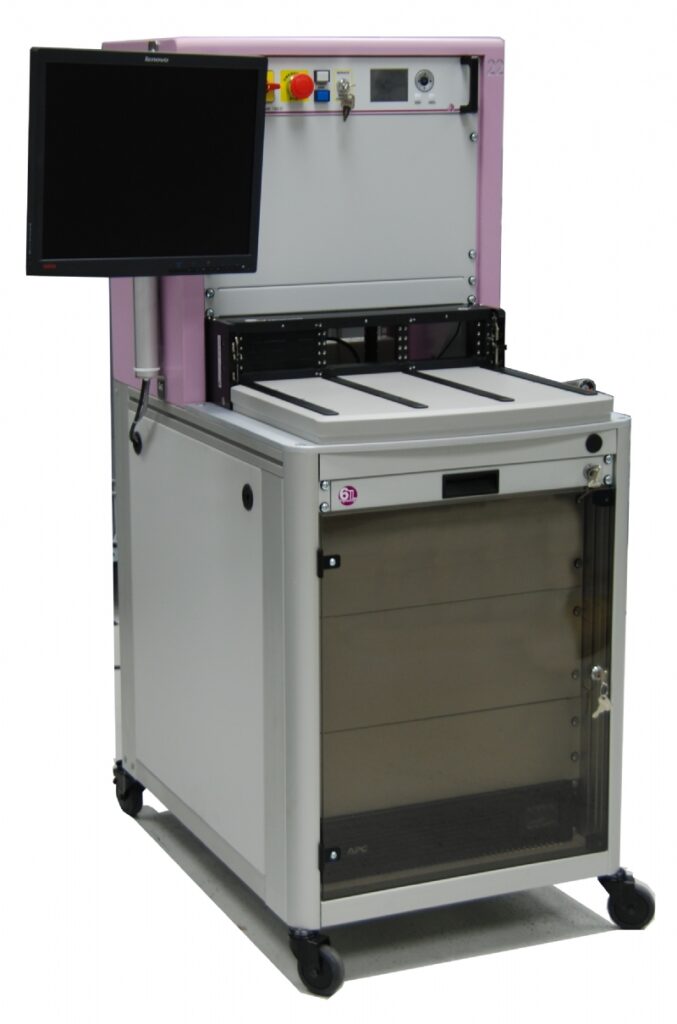

Plate-forme d’essai hors ligne 6TL22
- PN : H71002200 Catégories : Non-automatisé, ATE hors ligne
Plate-forme compacte, transportable et modulaire prête pour les technologies - ICT, FCT, Boundary Scan, HiPot, Vision ou toute combinaison des technologies précédentes.
- Module 6TL MMI 7300.0x comme contrôleur avancé de puissance et de sécurité
- Récepteur de fixations pour les modules de connexion Virginia Panel garantissant plus de 20 000 connexions.
- Prêt pour différentes technologies de fixation
- Prêt à être utilisé avec les cartes YAV comme technologie de commutation ou d’autres modules de commutation.
- Alimentation 24Vdc incluse
- Interface opérateur Phi6 incluse
- Prêt pour la détection automatique des fixations
- Prêt à fonctionner avec un servopousseur
- Prêt pour une installation pneumatique si nécessaire
Découvrez notre service d’impression de plates-formes de test. La plate-forme 6TL22 est une base parfaite pour la conception d’un véritable équipement de test automatique modulaire pour des volumes de production faibles à moyens.
Un système conçu autour de la plate-forme 6TL22 est simple, facile à entretenir et rentable. Le rack est préparé pour l’intégration directe des trois récepteurs basés sur la plate-forme de Virginia Panel, le S6, le G12 et le G12X.
Le cœur du système peut être un PC industriel ou un NI-PXI. Un onduleur protège l’instrumentation de valeur et contrôle toutes les étapes de la mise sous tension et hors tension automatique du système de test.
Grâce au Test Rack Manager (MMI), l’interaction et le contrôle avec le système, ainsi que les sécurités de base, sont implémentés prêts à l’emploi.

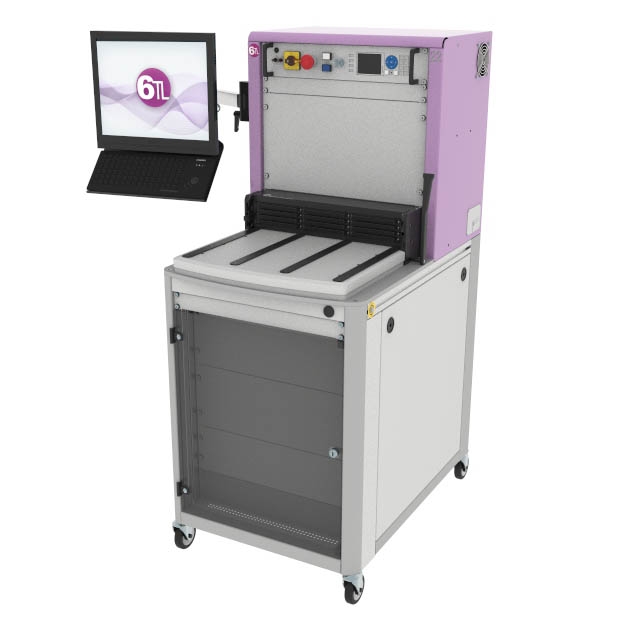

La configuration typique du 6TL-22 est celle illustrée sur l’image. Pour obtenir cette configuration, commandez les produits suivants :
– H71002200, plate-forme de test de base hors ligne 6TL22
– H73000301, Gestionnaire de rack de test
– H71007400, Kit G12
– H71007300, Moniteur et clavier dans un tiroir verrouillable
– H71002190, Kit de réglage latéral pour moniteur
– MMSAI2U1000, UPS
Plate-forme de test semi-automatique 6TL29
PN : AQ377 Catégories : Non-automatisé, ATE hors ligne Tags : station de débogage,
- Test électronique, Test fonctionnel, Test d’incircuit, Montage de test
- Plate-forme de test compacte, transportable et modulaire.
- Prêt pour ICT, FCT, Boundary Scan, HiPot, Vision ou toute combinaison des technologies précédentes.
- Interconnexion en masse du récepteur 9025 à partir du panneau Virginia.
- Compatibilité à 100% avec les appareils de test en ligne (P/N : AT799, AN133 et EB773).
- Espace libre dans le rack : hauteur de 47U
- Pression multi-étages à 3 niveaux.
- Compatible avec la technologie FastATE et les modules YAV.
- Interface Phi6 Dispatcher.
- Conforme aux normes CE.

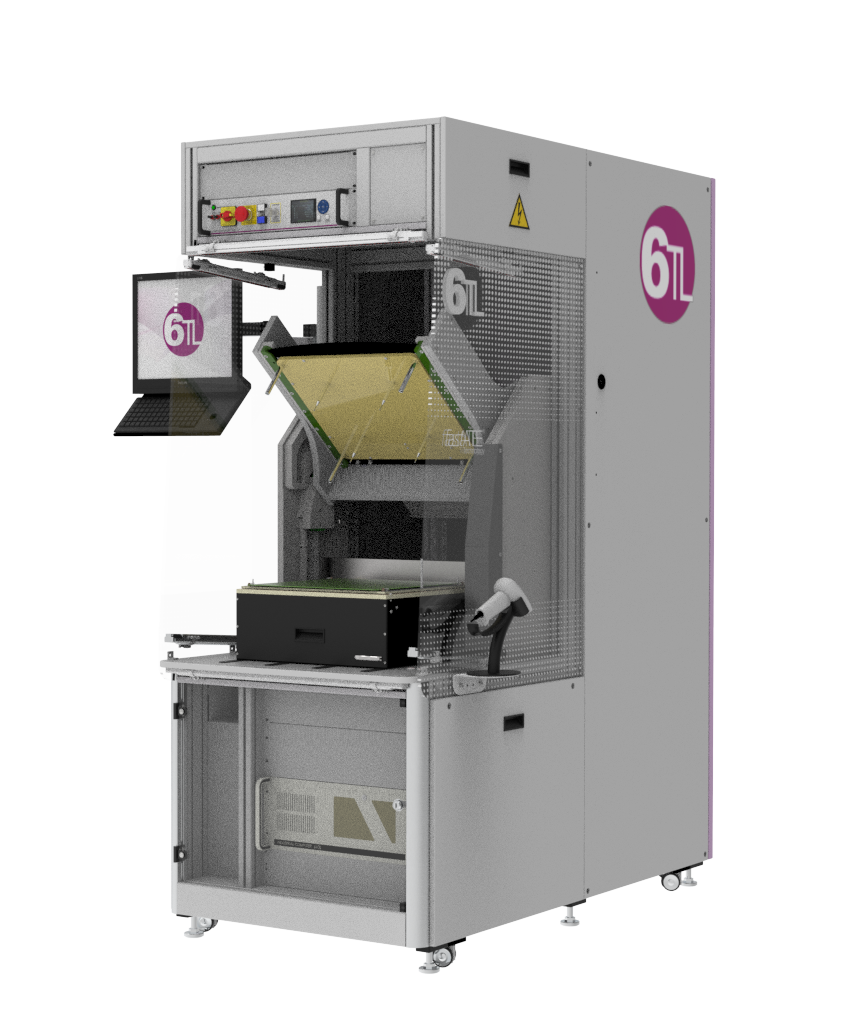

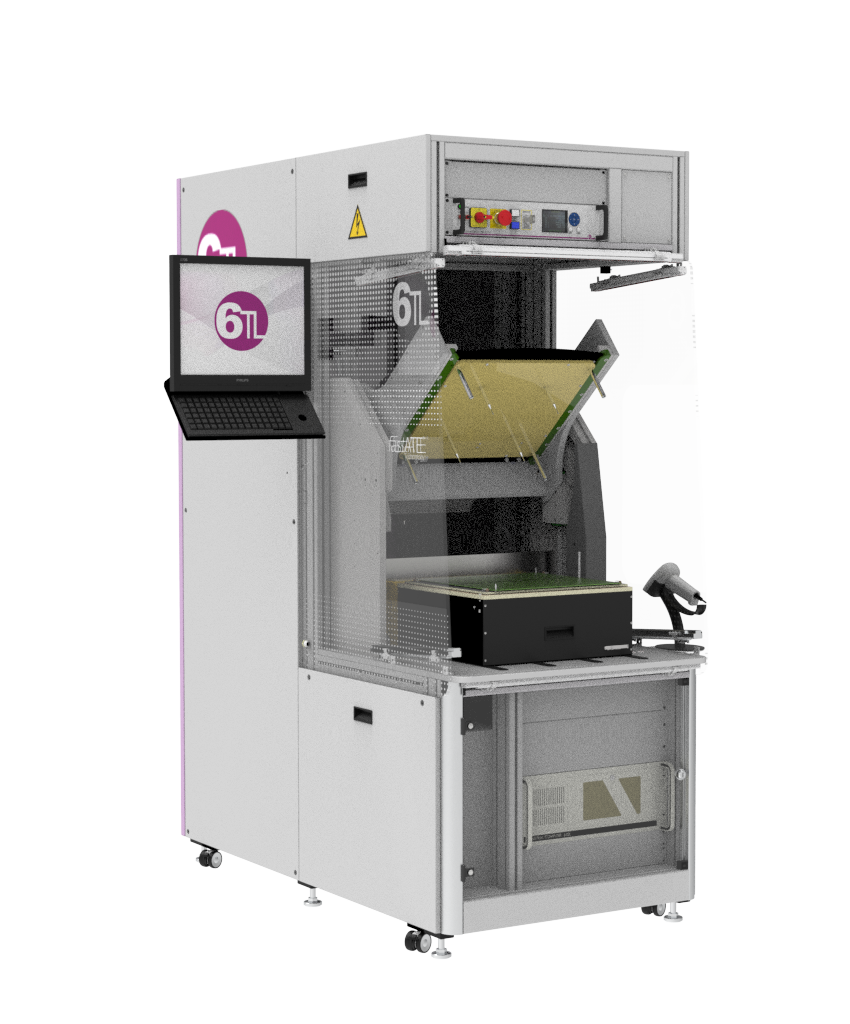

La plate-forme de test 6TL29 est conçue pour un test rapide et efficace des circuits imprimés et des petits appareils. Entièrement ergonomique pour l’opérateur
ergonomique pour l’opérateur, cette plateforme peut effectuer différents types de tests et offre suffisamment d’espace en rack pour intégrer toute l’instrumentation nécessaire.
La 6TL29 a été conçue avec la technologie FastATE® de 6TL, de sorte qu’elle est entièrement modulaire et évolutive, offrant à l’entreprise utilisatrice
De plus, sa construction compacte permet de l’intégrer facilement dans n’importe quelle ligne de production.
Le contrôle peut se faire par IPC ou par un châssis PXI, pour y intégrer des instruments PXI.
En ce qui concerne la capacité des récepteurs, le Virginia Panel 9025 est la solution intégrée, rendant la plate-forme de test 100% compatible avec les kits de montage en ligne.
