Application du vernis épargne
Application du vernis épargne
Le vernis épargne protège les surfaces et les pistes d’un circuit imprimé. Durant l’étape de brasage, les plages d’accueil ayant une séparation réduite sont protégées contre les courts circuits par une finition de surface professionnelle.
LPKF ProMask est un vernis épargne vert facile à appliquer. Le fini de surface professionnel est idéal particulièrement pour les prototypes CMS ayant de faibles écarts entre les pistes.
LPKF ProLegend fournit le circuit imprimé avec tous les marquages – sans chimie humide nuisible à l’environnement.

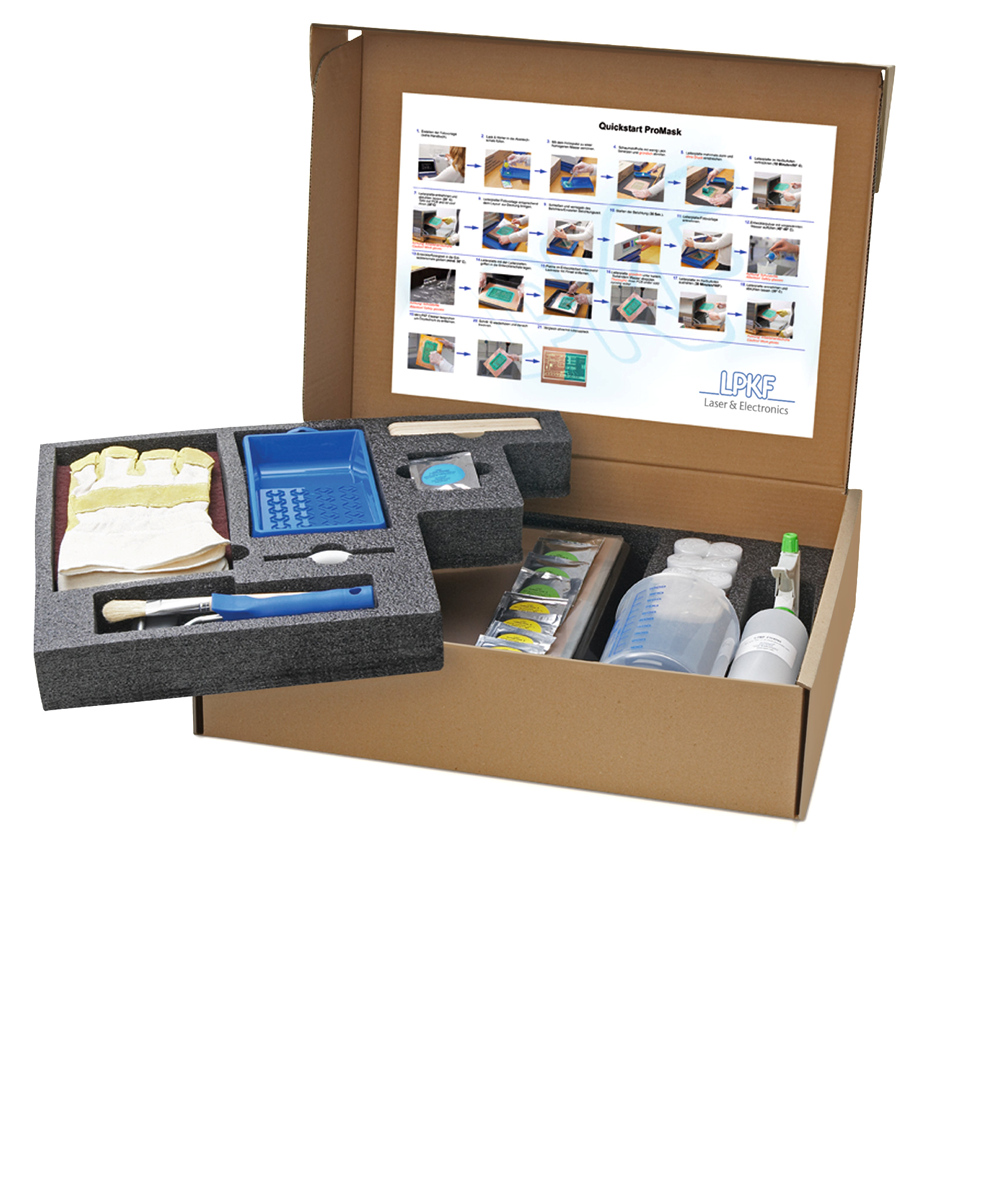

LPKF ProMask et LPKF ProLegend
Vernis épargne et impression des légendes d’assemblage pour le prototypage interne

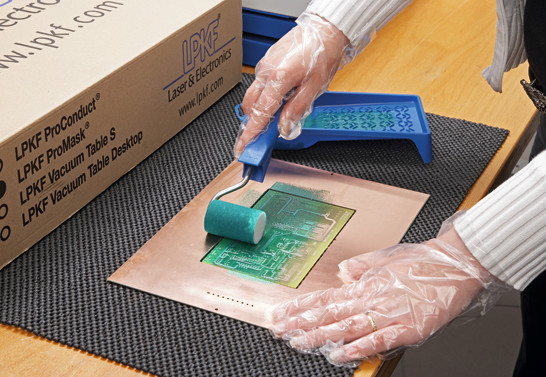

Le vernis épargne est une condition préalable de base pour garantir une bonne brasure, particulièrement pour les assemblages CMS. Le LPKF ProMask vous permet d’appliquer le vernis épargne rapidement et efficacement sur les circuits imprimés déjà structurés.
Le masque du vernis épargne est imprimé à partir du programme CAO sur un film transparent, transféré sur la carte de circuit imprimé et exposé pour le développement. En seulement quatre étapes et quelques minutes, une carte de circuit imprimé structurée reçoit une finition de surface parfaite et sans court-circuit pour le brasage à venir.
L’impression des légendes de placement est basée sur le même principe : ProMask et ProLegend sont fournis avec tous les outils et consommables nécessaires pour un résultat parfait. LPKF ProMask et LPKF ProLegend sont essentiels pour le prototypage rapide, facile et rentable des PCB ou pour les petites séries. Une méthode d’exposition photographique transmet exactement toutes les structures ou inscriptions au circuit imprimé.
Les avantages de LPKF ProMask:
- Rapide, facile et abordable
- Isolation électrique nette
- Protection parfaite du circuit imprimé contre la corrosion et l’oxydation
Les avantages de LPKF ProLegend:
- Adhérence forte et haute résistance aux détergents
- Procédure simple identique au LPKF ProMask
- Hauteur minimale d’un caractère : 2 mm

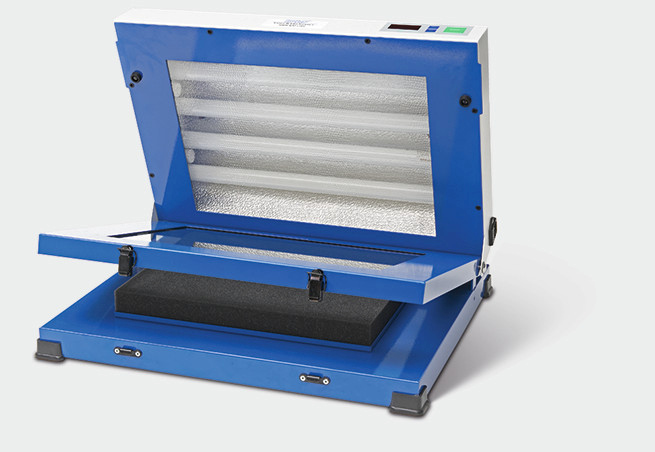

Exposition aux UV
Lors de l’exposition UV, l’image du circuit imprimé est transférée du film photo à la carte.
